Temperatur und Kühlwasserüberwachung (Abzugswächter)

Der Hubersoft Abzugswächter ist ein Gerät zur Überwachung eines Laboraufbaus, der einen kontinuierlichen Kühlwasserfluss benötigt und zudem mit einem Heizrührer ausgestattet ist, welcher ein Ölbad beheizt. Es soll verhindert werden, dass durch Ausfall der Temperaturregelung des Heizrührers das Ölbad auf eine unzulässig hohe Temperatur geheizt wird und somit seinen Flammpunkt überschreitet. Weiterhin soll durch die Überwachung des Kühlwasserflusses verhindert werden, dass leicht entzündliche Lösungsmittel aus dem Laboraufbau entweichen und als Folge des fehlenden Lösungsmittels gefährliche Zustände entstehen können.

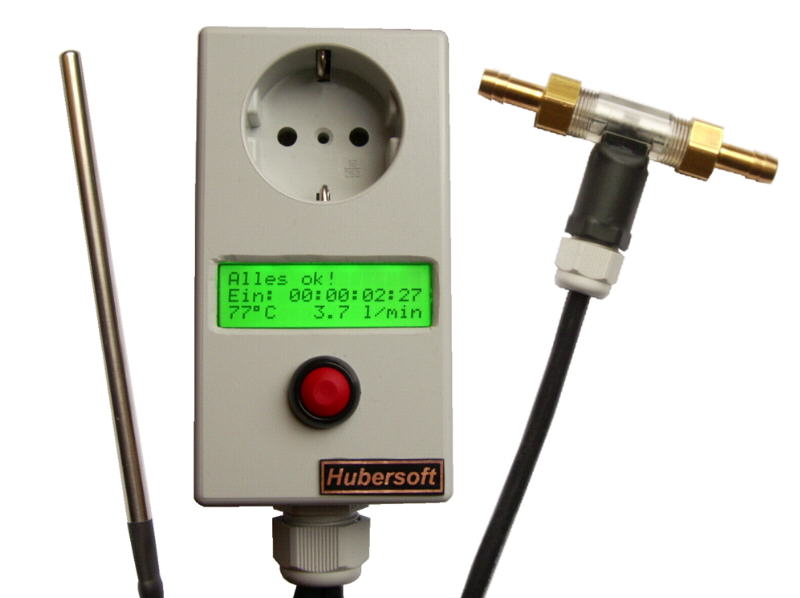

Der Hubersoft Abzugswächter

Features:

Abschaltung des Heizrührers bei Übertemperatur, Untertemperatur, Kühlwasserüberschuss, Kühlwassermangel und Stromausfall
Doppelte Sicherheit durch zusätzliche irreversible Schmelzsicherung im Temperaturfühler
Erkennung von Bruch und Kurzschluss des Temperatur-sensors sowie weiteren Gerätefehlern
Farbwechselndes, hintergrundbeleuchtetes Display
Geringe Eigenstromaufnahme (< 4 Watt)
Intuitive Ein-Knopf-Bedienung

Der Hubersoft Abzugswächter besitzt eine integrierte Schutzkontakt-Steckdose, über welche ein Heizrührer geschaltet werden kann. Zur Überwachung der Ölbadtemperatur wird ein Temperaturfühler in das beheizte Ölbad getaucht, zur Überwachung des Kühlwasserdurchflusses eine Messturbine in den Kühlwasserkreislauf geschaltet. Liegen Temperatur des Ölbads und Kühlwasserdurchfluss im zulässigen Bereich, so wird im Display „Alles ok!“ angezeigt. Über einen Timer kann abgelesen werden, wie lange der Heizrührer bereits eingeschaltet ist. Bei Unter- oder Überschreitung einer Messgröße ertönt ein Warnton, im Display wird der Grund der Warnung sowie ein Countdown-Timer angezeigt.

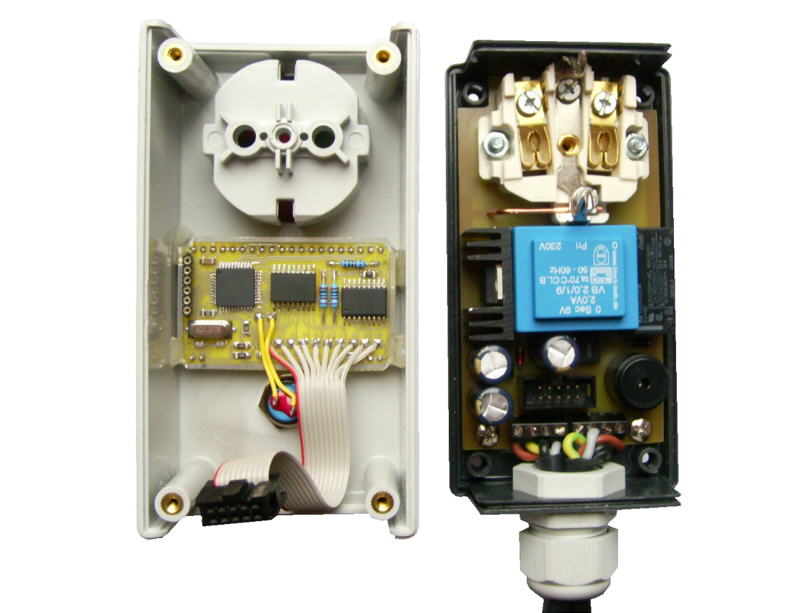

geöffneter Abzugswächter

Ist dieser abgelaufen, wird der Heizrührer ausgeschaltet. Der Warnton verstummt, im Display wird der Grund des Abschaltens sowie ein Timer angezeigt, der die Zeitdauer seit des Abschaltvorgangs in Tagen, Stunden, Minuten und Sekunden anzeigt. Durch Drücken des Reset-Tasters wird das Gerät zurückgesetzt. Ein Blockieren des Tasters ist nicht möglich. Die Kabel von Temperaturfühler und Messturbine sind bis 180°C temperaturbeständig sowie beständig gegen viele Lösungsmittel. Durch die Verwendung eines vergossenen Relais ist der Abzugswächter explosionsgeschützt.
