AT89S8515 Microcontroller Testboard


Dieses Testboard ist für den AT89S8515 Microcontroller ausgelegt und dient zum Experimentieren und Ausprobieren. Es ist mit einem integrierten Programmiergerät ausgestattet, welches kompatibel zum AVRISP 1.1 ist. Das Testboard bietet 16 LEDs, davon 8 grüne und acht rote. Weiterhin stehen 16 Drucktaster als Eingabemöglichkeit zur Verfügung und einen Lautsprecher zum Erzeugen von Tönen. Über die Lötpads auf der Rückseite der Platine können zusätzliche Komponenten, wie z.B. ein Display angeschlossen werden.

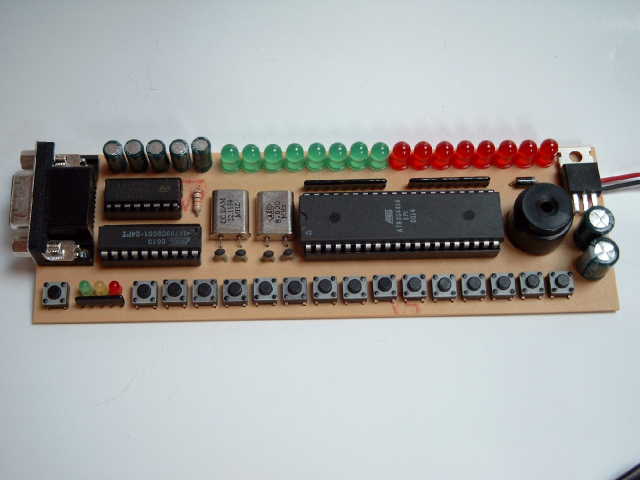

AT89S8515 Microcontroller Testboard


Das integrierte Programmiergerät verfügt über eine serielle Schnittstelle, über die vom PC aus neue Programme in den Microcontroller eingespielt werden. Für den Programmiervorgang wird dieser angehalten und anschließend automatisch neu gestartet.

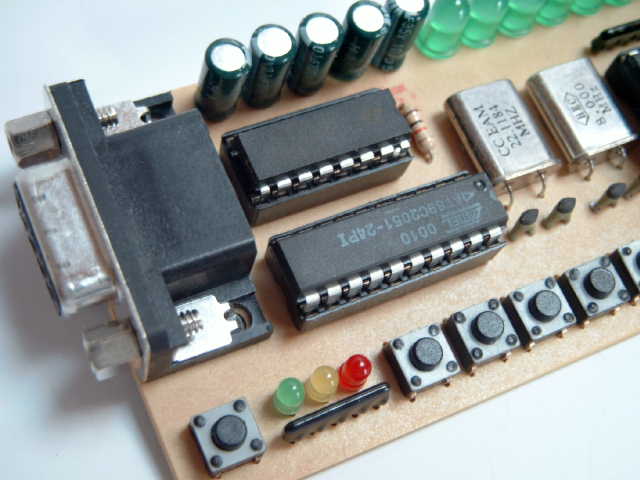

Das integrierte Programmiergerät


Die drei kleinen LEDs (im Bild links unten) zeigen dabei den Status an. Grün heisst: der Microcontroller läuft, rot bedeutet, dass er angehalten wurde. Der Resetknopf links neben den Status-LEDs dient zum Neustarten des Microcontrollers. Als Stromversorgung kann eine beliebige Gleichspannungsquelle verwendet werden, zum Beispiel eine 9V-Blockbatterie oder ein Netzteil.

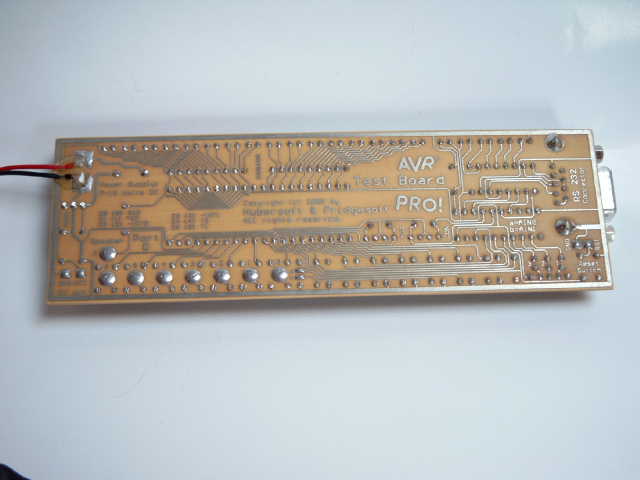

Die Platine von hinten


Hier gibt es den Schaltplan und das Platinenlayout dieses Testboards.





(c) 2000 by Hubersoft.net
