AT90S8515 Microcontroller Application Board


Dieses Application Board ist der "große Bruder" des AT90S2313 Application Board. Es kann überall eingesetzt werden, wo ein paar Ports mehr benötigt werden und größere Programme zum Einsatz kommen.


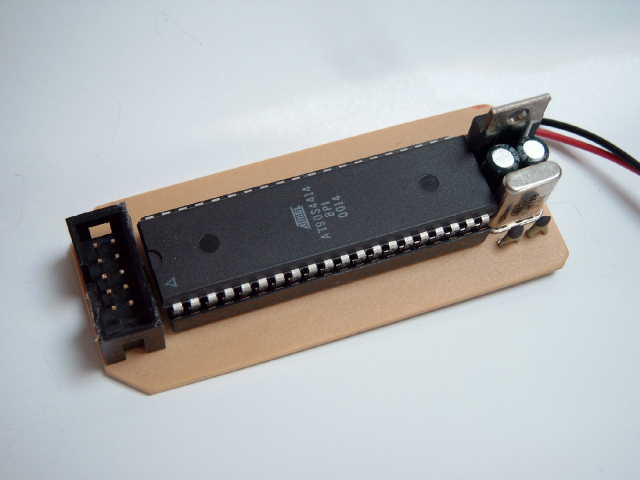

AT90S8515 Application Board


Das Board ist ebenfalls kompakt aufgebaut und verfügt über alle Komponenten, die zum Betrieb des Microcontrollers notwendig sind. Darunter der Quarz mit seinen zwei Keramik-Caps, ein 5 Volt Linearregler, zwei Pufferelkos und die Diode als Verpolungsschutz. Das Board kommt mit 7-15 Volt Gleichspannung zurecht und wird mit dem AVRISP 1.1 In-System-Programmiergerät programmiert, das an den 10-poligen Wannenstecker angeschlossen wird.

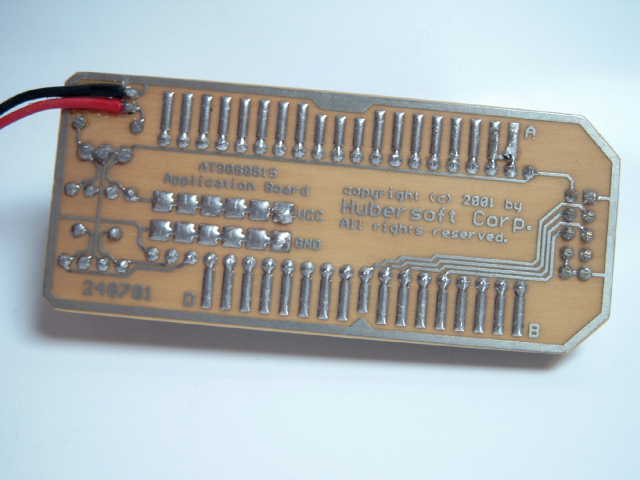

Rückseite der Platine


Auf der Rückseite des Application Boards sind alle Ports mit Lötpads herausgeführt. Zusätzlich stehen sechs Massepads und die gleiche Anzahl an 5 Volt Pads zur Verfügung, um externe Komponenten (z.B. ein Display) mit Strom zu versorgen. Das Board ist mit einer Masseleitung umrandet.

Dieses Application Board wurde unter anderem im Teichpumpen-Steuergerät eingesetzt.
