Serieller Datenlogger mit 512k Speicher

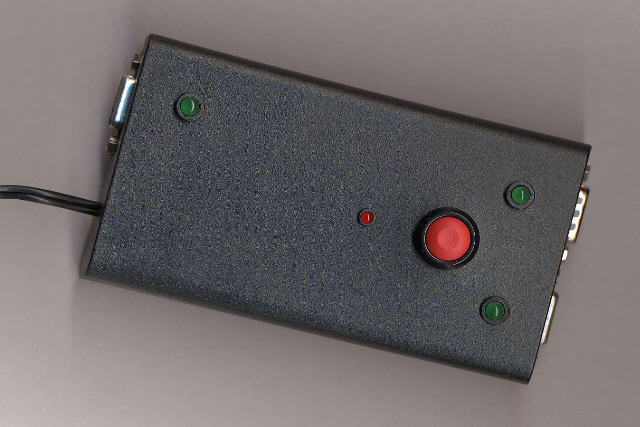

Dieser Datenlogger dient dazu, eine serielle Verbindung zwischen zwei Geräten zu überwachen und deren Datentransfer aufzuzeichnen. Der Logger wird dazu einfach zwischen die zwei zu überwachenden Geräte geschaltet (die beiden SUB-D-Anschlüsse rechts im Bild). Die aufgezeichneten Daten werden dabei in einem 512k-Flash-EPROM gespeichert. Auf Knopfdruck sendet der Logger die gespeicherten Daten über einen weiteren SUB-D-Anschluss (links im Bild) an einen PC, um sie dauerhaft zu sichern. Drückt man den Roten Knopf des Datenloggers für mehr als 5 Sekunden, wird sein Dateninhalt gelöscht.

Serieller Datenlogger

Dieses Gerät wurde auf Bestellung gebaut und wird zum Überwachen einer seriellen Verbindung zwischen einer Präzisionswaage und einem PC eingesetzt. Insgesamt habe ich jedoch nur ein Exemplar gebaut und dieses verkauft.

Der Datenlogger basiert auf dem AT90S4414 Microcontroller, der mit diesem diesem Programmiergerät programmiert wird. Die Software des Datenloggers stammt von Fridgesoft.

Hier gibt es den Schaltplan, das Layout der Vorder- und Rückseite der Platine sowie den Bestückungsplan.
