Minikraftwerk mit Peltier-Elementen


Das Minikraftwerk ist eine Konstruktion aus drei Peltier-Elementen und einer Wasserkühlung. Man kann damit unter Verwendung von ein bis drei Teelichtern Musik hören (für Radio reichts eines, für Kassette müssen es mindestens zwei sein). Das "Kraftwerk" leistet dabei ca. 200mA bei 1,5 Volt. Oberhalb der Peltier-Elemente ist eine Aluminiumwanne mit dickem Boden angebracht, ein Ventilator sorgt für die schnelle Verdunstung des Wassers.

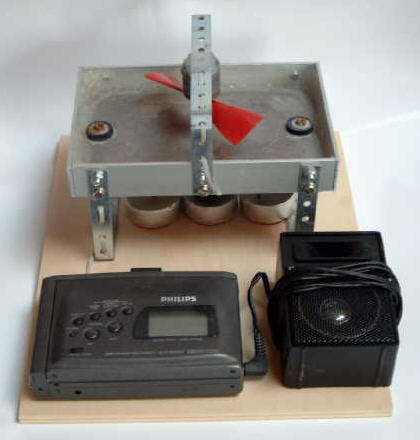

Minikraftwerk


Die Brenndauer der Teelichter beträgt etwa 4,5 Stunden, solange reicht auch eine Wasserfüllung von 200 ml aus. Ein dickes Aluminiumprofil unterhalb der Peltierelemente sorgt dafür, dass die Flamme nicht direkt auf die Elemente brennt und die Wärme gleichmäßig verteilt wird. Zwei der Peltierelemente erzeugen den abgegebenen Strom, eines erzeugt den Strom für den Ventilator. Durch die Wasserkühlung wird die kalte Seite der Peltierelemente auch bei Verwendung von drei Teelichtern nicht über 40°C warm.



Vorgängermodell


Dieses Bild zeigt einen Vorgänger des Minikraftwerks. Es wurde ebenfalls mit einem Teelicht betrieben, besitzt jedoch nur einen herkömmlichen Kühlkörper. Dieser erwärmt sich jedoch schon nach kurzer Zeit auf über 80°C, wodurch das Peltierelement kaum noch Strom abgibt und sogar beschädigt werden kann.
