ATtiny2313 Testboard


Um Prototypen von Geräten einfacher aufbauen zu können, ist dieses Testboard entstanden. Es bietet einen Sockel für den Mikrocontroller, beschriftete Lötpads, einen Spannungsregler und einen einen Anschluss für das Programmiergerät. Oben und unten sind eine Schiene mit Versorgungsspannung und Masse angebracht, zusätzliche Lötpads erleichtern die Anbringung von weiteren Komponenten.

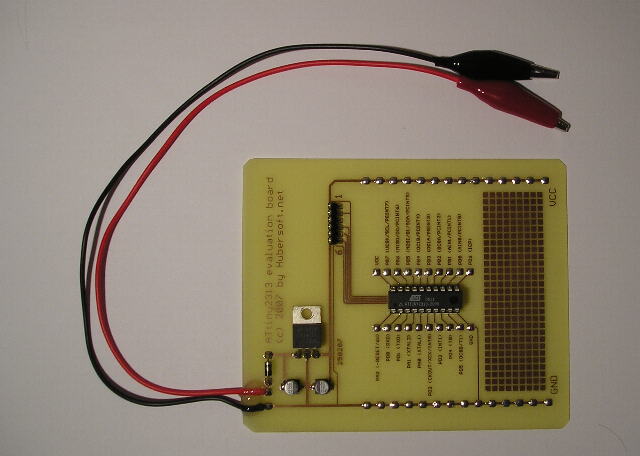

ATtiny2313 Testboard


Das Platinenlayout für dieses Testboard gibt es hier.
