Interaktive Weihnachtskarte

Diese Weihnachtskarte besteht aus einer Leiterplatte, auf der ein Weihnachtsbaum mit 5 roten Leuchtdioden aus Kupfer nachgebildet ist, der nachträglich vergoldet wurde. Durch Drücken von einem der zehn Taster wird eine Weihnachtsmelodie abgespielt, die fünf Leuchtdioden blinken dabei im Takt der Musik. Die Karte enthält ein Adressfeld und ist so konstruiert, dass sie per Post verschickt werden kann.

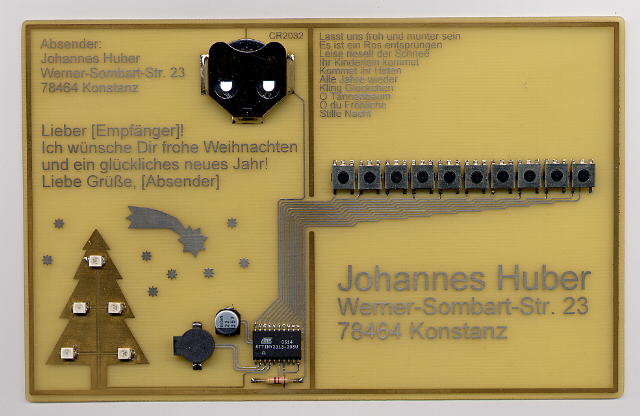

Prototyp der interaktiven Weihnachtskarte

Auf der Karte werkelt ein ATtiny2313-Mikrocontroller, der sich im Sleep-Modus befindet. Drückt man auf eine der Tasten, so wird ein Interrupt ausgelöst, der Mikrocontroller wacht auf, prüft, welche Taste gedrückt wurde und spielt die dazugehörige Melodie ab. Nach dem Abspielen der Melodie fällt der Mikrocontroller wieder in den Sleep-Modus, wo er nur noch wenige Mikroampere aufnimmt. Die LEDs sind parallelgeschaltet und hängen über ein Vorwiderstand an zwei Ports des Mikrocontrollers. Die Stromversorgung erfolgt über eine CR2032-Knopfzelle, gepuffert über ein 22 µF-Kondensator.

Bitte haben Sie Verständnis dafür, dass weder Layout noch Software der Karte veröffentlicht werden.
